一、案例背景
起重机广泛应用于建筑工地、港口码头、矿山冶金及物流园区等场景，设备分布广、工况复杂、安全风险高。传统人工巡检和现场维护模式难以实时掌握设备运行状态，故障发现滞后，运维成本居高不下。尤其在恶劣天气或高强度作业条件下，起升机构、回转机构、变频器等关键部件若响应不及时，易引发安全事故甚至设备损坏。
某重型装备制造企业为提升起重机运维效率与安全管理水平，决定对旗下分布在十余个项目的起重机设备实施远程监控物联网改造，构建数据采集、传输、分析与运维闭环的一体化管理体系，实现运行透明化、运维远程化、报警即时化和工单流程化。
二、前期调研
各起重机需采集与监控的设备及数据点位如下：
PLC控制器（多台）：起升/回转/变幅机构运行状态、控制指令、故障代码、运行时长、启停频次。
变频器：电机电流/电压/频率、输出转矩、直流母线电压、散热器温度、故障代码。
称重传感器：实时起重量、额定载荷比、超载/偏载状态、载荷历史曲线。
风速仪：实时风速/风向、阵风风速、风速超限状态。
电机与减速器：轴承温度、振动加速度、转速、油温、油压。
限位与安全装置：起升高度限位、幅度限位、回转限位、防碰撞状态、急停信号。
环境与视频监控：作业区域视频、设备位置GPS、环境温湿度。

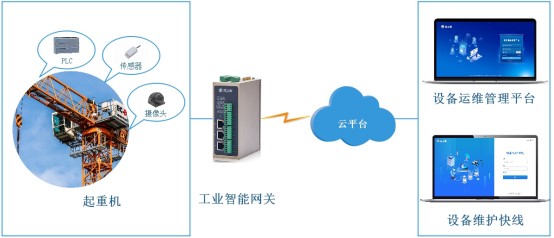

三、系统架构
感知层：各起重机部署称重传感器、风速仪、温度传感器、振动传感器、限位开关等感知设备；以及PLC控制器、变频器等核心控制设备。
网关层：部署工业边缘计算网关，实时采集各设备运行数据，经4G/5G网络以MQTT协议加密上传至云端，支持西门子、三菱、施耐德、AB等主流PLC协议解析。
平台层：采用数之能设备运维管理平台，统一汇聚多项目起重机数据，提供可视化组态大屏、实时载荷曲线、设备健康度评分、报警规则引擎、运维工单系统及数据分析等功能。
四、实现功能
支持接入不同品牌PLC、变频器、传感器及摄像头等异构设备，实现多协议解析与数据标准化处理，统一上传至设备运维管理平台，确保数据完整性与实时性。
实时监测各起重机起重量、起升高度、运行速度、电机电流/电压/温度、变频器频率等关键参数，自动生成日报、周报、月报及能效分析曲线
在发现超载、超速、风速超限、电机过流或绝缘异常时，系统自动触发多级告警（微信、短信、邮件推送），通知运维人员快速处置。
构建可视化、可追溯的运维闭环机制，支持巡检计划排程、故障工单自动创建、备件管理及维修记录归档。
平台支持远程调节变频器参数、PLC程序远程上下载与在线调试，紧急情况下可实现远程分闸或重启，最大限度减少现场处置时间。
实现多项目集中监控与统一管理，以GIS电子地图展示各起重机地理位置、实时运行状态、载荷率、告警密度等信息，推动科学科学决策与高效运维。
