一、方案背景
地下综合管廊是城市生命线工程的核心载体，集中敷设电力、通信、燃气、供热、给排水等各类市政管线，其内部环境状态直接影响管线运行安全与城市公共安全。管廊内部空间封闭、出入口有限，长期存在潮湿积水、有害气体积聚、氧气不足、温度异常等风险，传统人工巡检方式效率低、盲区多、响应滞后，难以满足城市生命线工程对实时监测与快速处置的要求。
为此，某城市管廊运营管理单位计划建设一套地下管廊环境智能监测系统，实现对管廊内部环境参数、安全状态的远程监控与智能预警，为管廊日常运维、应急指挥与城市生命线安全管理提供决策依据。对此，数之能工业物联网平台提供高可靠、易扩展、强兼容的工业物联网解决方案。
二、前期调研
经过现场调研与需求分析，系统需接入的监测设备及数据类别如下：
1、管廊环境传感器：监测氧气浓度、一氧化碳、硫化氢、甲烷、温湿度、水位等参数（RS485，ModbusRTU协议）。
2、管廊结构监测设备：监测沉降、位移、裂缝、振动等结构安全参数（RS485，ModbusRTU协议）。
3、设备状态监测：风机、水泵、照明、防火门等机电设备运行状态，以及供电系统电压、电流、电池电量、设备在线/离线状态。

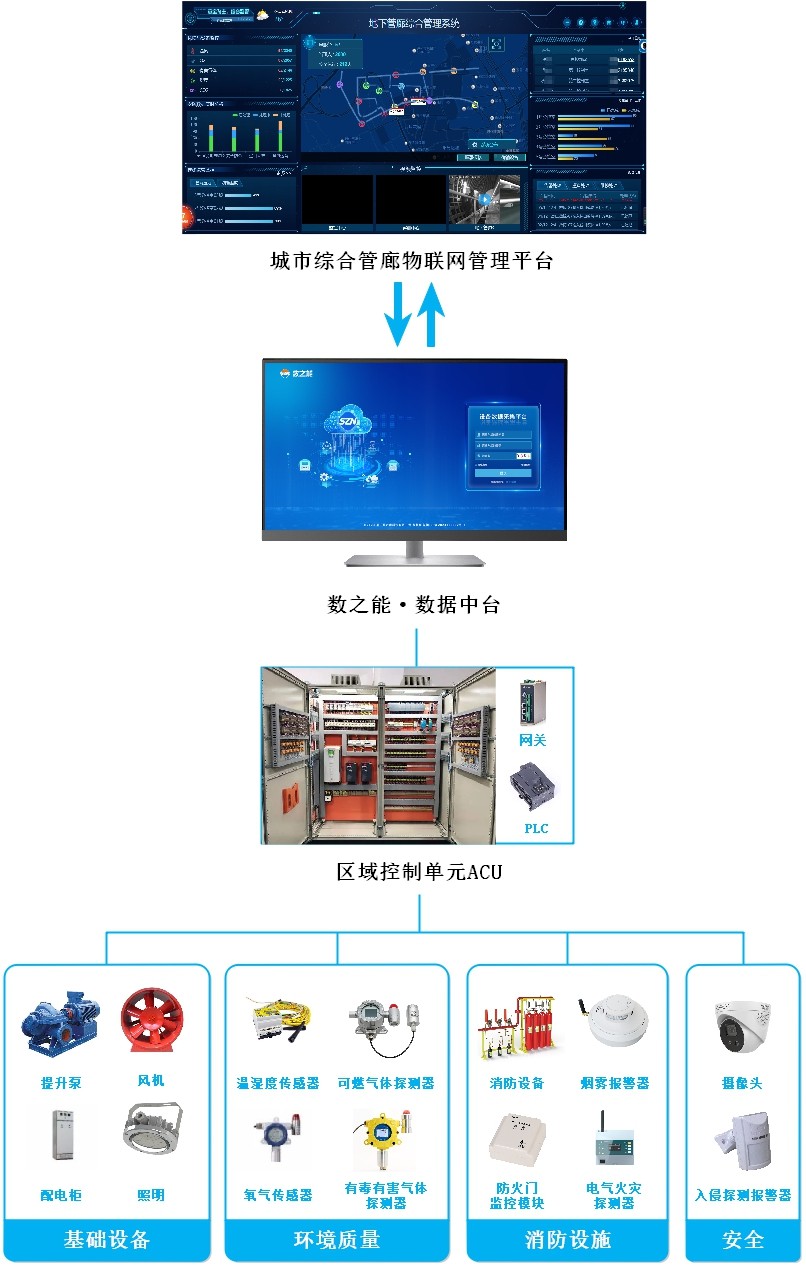

三、系统架构及选型
1、感知层
在管廊各防火分区、设备间及关键节点部署氧气、有害气体、温湿度、水位等环境传感器，以及结构监测传感器和机电设备状态采集模块。传感器通信接口以RS485为主，协议统一为ModbusRTU，实现管廊环境、结构及设备信息的实时感知。
2、传输层
采用数之能工业物联网网关作为管廊现场数据汇聚节点，支持多路RS485传感器接入，通过工业以太网与管廊中控室进行组网，采用MQTT协议JSON报文将数据上报至数之能工业物联网平台。
3、平台层
数之能工业物联网平台提供GIS地图展示、实时监测大屏、环境参数时空变化曲线、多级报警与联动控制、风机/水泵远程控制、历史数据查询与报表导出、移动端小程序访问。平台支持多级用户权限管理，可服务于管廊运营单位、城市生命线指挥中心、管线权属单位及应急管理部门。
四、实现功能
1、多参数环境实时监测
对管廊各监测点氧气、一氧化碳、硫化氢、甲烷、温湿度、水位等参数进行自动化采集，生成环境参数分布图与趋势曲线，直观反映管廊内部环境质量与动态变化规律。
2、结构安全与设备状态同步观测
集成结构沉降、位移、裂缝、振动监测数据，综合评估管廊本体安全状态；同步采集风机、水泵、照明、防火门等机电设备运行状态，为管廊运维提供多源数据支撑。
3、低功耗广域组网，降低建设成本
采用工业以太网/光纤环网与4G/5G无线备份相结合的组网方式，无需大规模铺设信号线缆，适用于管廊狭长、分区分散的场景，单网关可覆盖多个防火分区，大幅降低施工难度与长期运维成本。
4、智能环境预警与联动处置
针对氧气浓度过低、有害气体超限、水位异常上涨、温度异常等风险，设定多级告警策略，通过微信、短信、声光报警推送至管理人员。同时联动风机、水泵、防火门等设备自动启动，实现环境异常时的快速处置。
5、管廊环境日报与安全评估
系统自动生成逐日环境监测简报、设备运行统计表、报警处置记录等报表，支持按防火分区、按设备类型、按时间段导出，为管廊安全管理、设备维护和应急演练提供数据依据。
6、数据共享与上级平台对接
平台提供标准化 API及MQTT转发能力，可将环境、结构、设备状态、报警等数据推送至城市生命线监管平台、应急指挥中心或管线权属单位，助力城市生命线数字化管理与智慧城市建设。
